IO_Link 模块和现场总线模块

IO链接



定义



IO-Link 是一种创新的点对点通信接口，适用于符合 IEC 61131-9 标准的传感器/执行器应用。





IO-Link 包含以下系统组件：



IO-Link主站；



IO-Link 设备，例如：



一. 传感器/执行器



二. 射频识别阅读器



三. 输入输出模块



四. 阀门





电线或5线非屏蔽标准电缆；



用于为 IO-Link 配置和分配参数的工程配置工具。





IO_Link 的优点



IO-Link 系统如果用作连接传感器/执行器时的数字接口，具有以下显着优势：



● 符合IEC 61131-9开放标准

- 设备以相同的方式集成在所有传统现场总线系统和自动化系统中。



● 使用工具完成参数设置和数据统一管理

- 快速配置和调试

-- 轻松创建最新的工厂文档（包括传感器/执行器）



● 传感器/执行器采用简单统一的接线方式，使用的接口很少

- 传感器和执行器采用统一的标准接口，独立于自身的复杂性（开关信号、测量信号、多通道信号、二进制信号、混合信号等）

- 使用的种类和库存大幅减少

- 快速调试

- IO-Link 设备可与 IO-Link 主站上不带 IO-Link 的传感器/执行器组合



● 传感器/执行器和CPU之间的连续通信

- 访问所有过程数据、诊断数据和设备信息

- 访问设备特定数据，例如能源数据

- 可进行远程诊断



● 连续诊断数据可传输至传感器/执行器级别

- 故障排除工作量大大减少

- 故障风险最小化

- 采用预防性维护并优化服务和维护计划



● 通过控制器或HMI操作员动态改变传感器/执行器参数

- 产品更换期间的停机时间显着减少

- 显着提高了设备的多样性





IO-Link系统



IO-Link 主站在 IO-Link 设备和自动化系统之间建立连接。 当IO-Link主站用作I/O系统的组件时，它既可以安装在控制柜中，也可以直接安装在现场作为具有IP65/67防护等级的远程I/O。



IO-Link 主站通过各种现场总线或产品特定背板进行数据通信。 IO-Link主站可配备多个IO-Link端口（通道）。 IO-Link 设备可以连接到各种端口（点对点通信）。





IO_Link协议



IO_Link 是一种点对点串行数字通信协议。 其目的是在传感器执行器 (PLCS) 之间定期交换数据。
IO-Link 主站在 IO_Link 设备和 PLC 之间传输数据。 通常是分布式IO模式，模块上有IO_Link连接通道。 IO_Link设备通过电缆连接到IO_Link主站的通道，IO_Link主站通过总线与PLC交换数据。
每个IO-Link设备都连接到IO-Link主站的一个通道，因此IO-Link是点对点通信协议而不是总线协议。





IO_Link接口

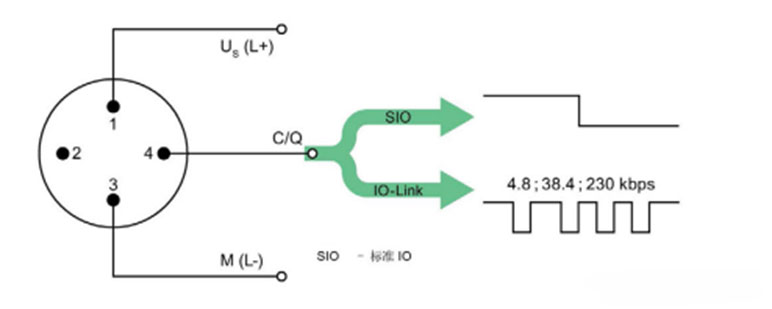

IO-Link 设备有传感器和执行器类型：传感器具有 4 针连接器，执行器具有 5 针连接器。 IO-Link 主站通常配有 5 针 M12 插座。



根据 IEC 60974-5-2 的引脚分配指定如下：



引脚1：24V



引脚3：0V



引脚 4：转换或通信电缆 (C/Q)



除了 IO Link 通信之外，这三个引脚还连接到设备电源。





IO-Link 主站规范中提供了两种类型的端口：



(I) A 类端口（Type A） 对于该类型，引脚 2 和 5 的功能未分配。 该功能由制造商定义。 通常，引脚 2 被分配一个额外的数字通道。





ii）B类端口（Type B） 该类型提供额外的供电电压，适合连接功率要求较高的设备。 此时，引脚 2 和 5 连接附加（电隔离）电源电压，该电源电压通过 5 线标准电缆连接。





IO_Link 电缆连接



设备通过3线或5线非屏蔽标准电缆（最长20 m）连接到主站，通过该电缆连接传感器。 安装电缆时无需屏蔽或遵守特殊规定。





IO_Link工作模式



主 IO-Link 端口工作在以下模式：



IO-链路：



该端口用于 IO-Link 数据通信。



DI:



该端口将用作数字量输入。



数据问：

该端口将以数字形式输出。





工业以太网



PROFINET 是一种开放、标准、实时的工业以太网标准。



PROFINET 的目标是：



● 基于工业以太网建立开放式自动化以太网标准
虽然工业以太网和标准以太网组件可以一起使用，但工业以太网设备更加稳定可靠，因此更适合工业环境（温度、抗干扰等）。



● 使用TCP/IP 和IT 标准



● 实现自动化应用的实时性要求



● 完全集成的现场总线系统





现场总线 IO 链路模块





主站



工业以太网



支持多协议通讯，适用于通过DIP开关进行Profnet、Ethernet/IP、EtherCAT和CC-Link IEF基本设置。





上位机可以通过多种协议与PLC进行通信。 图中使用的是 Profnet 通信。 通讯距离在100m以内。

类型



包括IO_Link接口、DI接口、DO接口。 您可以根据所需的传感器配置接口数量。



输入传感器类型，PNP、NPN。



最大负载电流



最大负载电流决定了要连接的传感器数量。

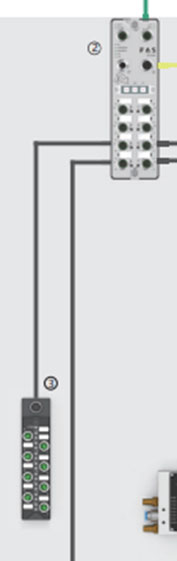

变电站



子站连接主站的IO_Link接口。



分站与主站之间采用IO_Link通讯，通讯距离不超过20米。v





输入输出



输入输出数量可根据实际情况配置。



IO_Link端口



子站包含 IO_Link 端口。



扩展模块



扩展模块可以继续扩展变电站。





模拟适配器



将模拟信号转换为 IO_Link 信号。



其他现场总线模块（不包括 IO_Link 协议）



类型



仅 DI 和 DO 可用



联系



PROFNET 协议用于将模块连接到 PLC、IO_Link 主站模块和相同模块。 通讯距离在100米以内。



该模块没有分站，直接连接DI和DO传感器。
